Система предназначена для обеспечения безопасного доступа к игровым автоматам и позволяет заменить 5 электромеханических замков использовавшихся ранее. Контроллер позволяет настроить ключи на выполнение достаточно широкого спектра задач.
Основные функции, выполняемые ключами:
- Ввод кредита (KEY IN);
- Обнуление кредита (KEY OUT);
- Вызов короткой бухгалтерии (SHORT STATISTICS);
- Вызов длинной бухгалтерии (LONG STATISTICS).
|
|
|
Устройство представляет собой электронную плату, на которой расположены:
- индикатор,
- кнопка управления,
- микроконтроллер с энергонезависимой памятью для программирования и хранения в ней информации о пяти электронных идентификаторах.
Для подключения питания, считывателя электронных идентификаторов и цепей управления игровым автоматом используется разъем X1.

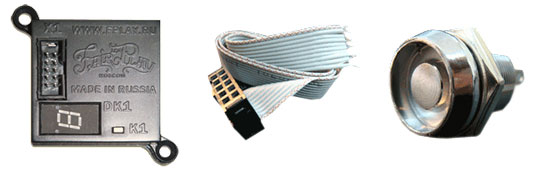

В комплект поставки входит:
| Компонент | Количество |
| Плата контроллера в комплекте с шлейфом | 1 |
| Считыватель | 1 |
| Шлейф для подключения с разъемом | 1 |
Цена за комплект: 15$
К комплекту можно докупить красный ключ DS1990A с держателем (один ключ на зал). Цена 5$
Желтый или зеленый ключ DS1991L с держателем 1$
Дополнительные преимущества перед механическими компонентами:
- Установить устройство можно в любой автомат, имеющий стандартные электромеханические ключи.
При установке не требуется помощь высококвалифицированных специалистов. - В устройстве нет механических элементов, которые могут износиться.
В отличие от механического ключа, электронный ключ удобнее тем, что его нужно прислонить к считывателю. - На выходах платы не будет дребезга контактов, свойственного кнопкам и механическим ключам, поэтому платы игровых автоматов будут работать надежнее и корректнее.
- Индикатор на плате электронного ключа помогает легко и удобно программировать ключи в памяти платы, отображает номер поднесенного ключа в обычном режиме работы, тем самым, повышая удобство использования этого комплекта.
- Защита от несанкционированного доступа:
нерадивые игроки часто не могут устоять перед соблазном добраться до жгута, идущего к электромеханическому замку, чтобы, замыкая провода набросать себе неоплаченный кредит.
Не имея соответствующего ключа, никто не сможет нанести Вам ущерб, даже если и доберётся до желанного провода.
Платы контроллера могут поставляться как отдельно, так и в комплекте со считывателями и ключами.
Использование устройства
- Подключите устройство в соответствии со схемой подключения в приложении.
- Устройство работает в одном из двух режимов:
режим распознавания электронных идентификаторов
режим программирования (может быть запрограммировано до пяти электронных идентификаторов семейства DS199X). - При подаче питания устройство находится в режиме распознавания, при этом светится точка на индикаторе.
- Микроконтроллер опрашивает считыватель, и если код электронного идентификатора совпадает с кодом, запрограммированным для одного из пяти каналов, то на соответствующую линию выдается управляющий сигнал низкого уровня и остается там до тех пор, пока электронный идентификатор контактирует со считывателем.
- Возможность программирования до 25 ключей на один канал.
- 4 и 5 канал остаются замкнутыми до повторного прикосновения ключа, с удержанием и без удержания.
- В остальных случаях выходы линий находятся в третьем состоянии (открытый коллектор)
Программирование ключей
- Для программирования какого-либо канала на определенный электронный идентификатор необходимо выбрать этот канал последовательным перебором при помощи кнопки К1.
- При каждом нажатии кнопки на индикаторе высвечивается номер канала и горит несколько секунд. За это время необходимо поднести ключ к считывателю.
- По истечении этого времени схема переходит в режим сканирования.
- Выбрав нужный канал, следует поднести электронный идентификатор к считывателю.
- Микроконтроллер считает код идентификатора и запишет его в энергонезависимую память.
- Если процесс прошел успешно, то загораются 4 нижних сегмента индикатора и светятся до тех пор, пока нажата кнопка.
- При следующем нажатии кнопки выбирается следующий канал.
- Если же при считывании кода произошел сбой, то на индикаторе высветится буква Е и будет светиться до тех пор, пока нажата кнопка.
- При следующем нажатии кнопки выбирается этот же канал.
| Назначение | Канал |
| Канал 1 | 1 |
| Канал 2 | 2 |
| Канал 3 | 3 |
| Канал 4 | 4 |
| Канал 5 | 5 |
| - | 6 |
| +5v | 7 |
| GND | 8 |
| Вход ключа | 9 |
| GND ключа | 10 |
Electronic keys
The system is intended for safe access to slot machines and allows to replace 5 previously used electromechanical locks. The controller allows to adjust keys to a wide spectrum of problems.
Main keys functions:
- Input of the credit (KEY IN);
- Zeroing of the credit (KEY OUT);
- Short accounts department (SHORT STATISTICS);
- Long accounts department (LONG STATISTICS).
- High degree protection against breaking in
- Use of any types of keys DS 909X series
- Shocker resistant
- Simplicity and convenience in operation:
No necessity to keep bunch of keys;
one programmed key for input of the credit for all machines.
Additional benefits to mechanical components:
- It is possible to establish the device in any slot machine having standard electromechanical keys. No highly skilled experts required for installation.
- there are no mechanical elements in the device which can wear out.
Unlike a mechanical key, It is easier to place an electronic key to the input reader. - on outputs of a payment there will be no tinkling sound of contacts peculiar to buttons and mechanical keys, therefore payments of slot machines will work more reliably and more correctly.
- the indicator on a board of an electronic key helps to program keys easily and conveniently to the board memory, displays number of the chosen key in a usual operating mode, raising convenience of use of this complete set.
- protection against not authorized access:
careless players often cannot resist temptation to reach a cord going to the electromechanical lock to connect outline wires to get themselves not paid credit.
Not having a corresponding key, nobody can cause you damage even if will reach a desired wire.

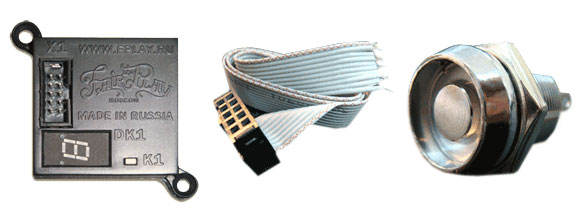

| Component | Quantity | |
| 1. | Controller board together with the pipeline | 1 |
| 2. | Reader | 1 |
| 3. | Wiring for connection | 1 |
PRICE FOR THE KIT 15$
It is possible to buy the red key separately (one key for one gaming hall)
PRICE 5$
Use of the device
- Connect the device in conformity with connection scheme in the appendix.
- The device works in one of two modes:
-mode of recognition of electronic identifiers
-mode of programming (can be programmed up to five electronic identifiers of DS199X type). - At energization the device is in a mode of recognition; the point on the indicator is shone.
- The microcontroller interrogates the input reader and if the code of the electronic identifier coincides with a code programmed for one five channels on a corresponding line the operating signal of a low level stands out and remains there until the electronic identifier contacts the input reader.
- 4 and 5 channels remain closed up until a repeated touch of a key is made.
- In other cases outputs of lines are in the third condition (open collector).
Programming of keys
- For programming of any channel on the certain electronic identifier it is necessary to choose this channel by consecutive search by means of button K1.
- By each pressing of the button the indicator highlights number of the channel for a few seconds; it is necessary to bring the electronic identifier to the input reader.
- After this the scheme passes in a mode of scanning.
- Having chosen the necessary channel, bring the electronic identifier to the input reader.
- The microcontroller reads code of the identifier and writes it down in non-volatile memory.
- If process has passed successfully 4 bottom segments of the indicator light up and gleam until the button is pressed.
- By following pressing of the button the following channel is chosen.
- If at reading of code there was a failure letter "" will be highlighted on the indicator and will gleam until the button is pressed.
- By following pressing of the button the same channel is chosen.
The scheme of connection to socket 1
| Purpose | Channel |
| Channel 1 | 1 |
| Channel 2 | 2 |
| Channel 3 | 3 |
| Channel 4 | 4 |
| Channel 5 | 5 |
| - | 6 |
| +5v | 7 |
| GND | 8 |
| Input of key | 9 |
| GND of key | 10 |
