Прототипирование изделий

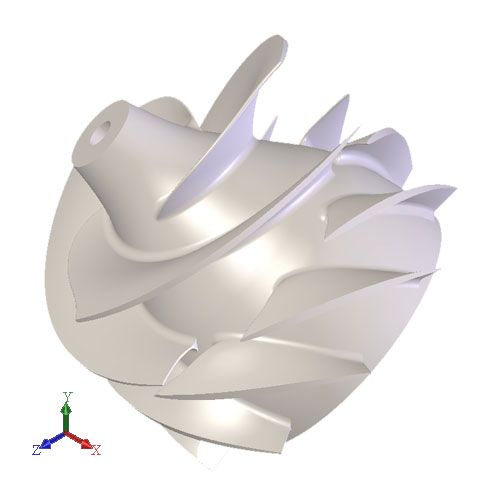

Прототипирование или RP – Rapid Prototyping – это технология изготовления деталей по трёхмерной модели, методом управляемого лазерного излучения под действием, которого происходит послойное спекание композитного материала, в результате чего появляется физическая деталь, прототип. Такой метод позволяет изготавливать различные изделия такие как: архитектурные макеты, модели автомобилей, лодочные винты, корпуса, литейные модели, запчасти для телефонов, и т.д.

RP-технология особенно актуальна в случаях, когда нужно изготовить опытный образец или единичное изделие – эксклюзивное. По сравнению с обычными видами обработки механическим способом, путь от идеи до воплощения становится предельно коротким. Послойное наращивание одна из современных технологий позволяющая ещё на стадии проектирования вносить изменения по усмотрению разработчика, что избавляет от излишних затрат на повторные изготовления опытных образцов.

Для обработки CAM системой и последующего изготовления ваших моделей используется файл с расширением *.stl

STL – англ. stereolithography – используется в технологии прототипирования.

В современных программах, таких как Pro/E, SolidWorks, Autodesk Inventor, Autodesk 3ds Max, Unigraphics, Компас-3D, предусмотрено сохранение либо экспорт в вышеуказанный формат. Для сохранения файла в формате *.stl нужно в главной панели инструментов выбрать File / Save As (Файл / Сохранить как), в появившемся окне выбрать расширение *.stl и сохранить. При выборе формата файла данного типа, в частности в программе SolidWorks, в окне сохранения есть кнопка Options (Параметры) после нажатия кнопки появится следующее окно, в котором нужно установить рекомендуемые значения параметров качества поверхности:

Deviation (отклонение) – 0.011мм

Angl (угол) – 7°

В некоторых программах, например Autodesk 3ds Max, нужно выбрать Export / *.stl и соответственно экспортировать файл с данным расширением.
